广州弱电工程常用VGA线音频线规格参数对照表

广州弱电工程中信号线材的选型要点

在广州若风科技接触的众多弱电项目中，无论是写字楼智能化改造还是厂房监控系统部署，线材选型往往决定了项目交付后的长期稳定性。很多工程商在报价时只关注设备品牌，却忽略了VGA线、音频线这类“毛细血管”的规格匹配。今天我们从实际施工角度，整理一份常用线材的规格参数对照，供同行参考。

一、VGA线与音频线的常见规格差异

VGA线在模拟信号传输中仍占据一定份额，尤其是一些老旧设备或特殊显示终端。常规的3+4芯VGA线（即3根同轴+4根信号线）适用于15米以内传输，而3+6芯结构能有效屏蔽串扰，适合30米以上距离。要注意的是，线径并非越粗越好，28AWG的导体在短距离内反而比26AWG更易弯折，适合机柜内跳线场景。

音频线方面，工程中常用的是两芯屏蔽线（如RVVP 2×0.3），但平衡式音频传输需要用到三芯带屏蔽结构。广州地区湿度较高，建议选择铝箔+编织双层屏蔽的规格，单层屏蔽在回南天容易因受潮导致信号衰减。

二、HDMI高清线与网线的互补应用

HDMI高清线在4K传输中已是主流，但普通铜缆在超过15米后信号衰减明显。我们做过测试，18Gbps带宽的HDMI 2.0线材，在20米长度下未使用均衡器时，画面会出现随机雪花点。这时候利用网线传输HDMI信号（即HDMI over IP方案），只需超五类或六类网线配合收发器，成本能降低40%左右。

• USB数据线：弱电工程中常被忽略，但用于触控屏和会议系统时，建议选用带磁环的USB 2.0延长线，长度控制在5米内以保证供电稳定。

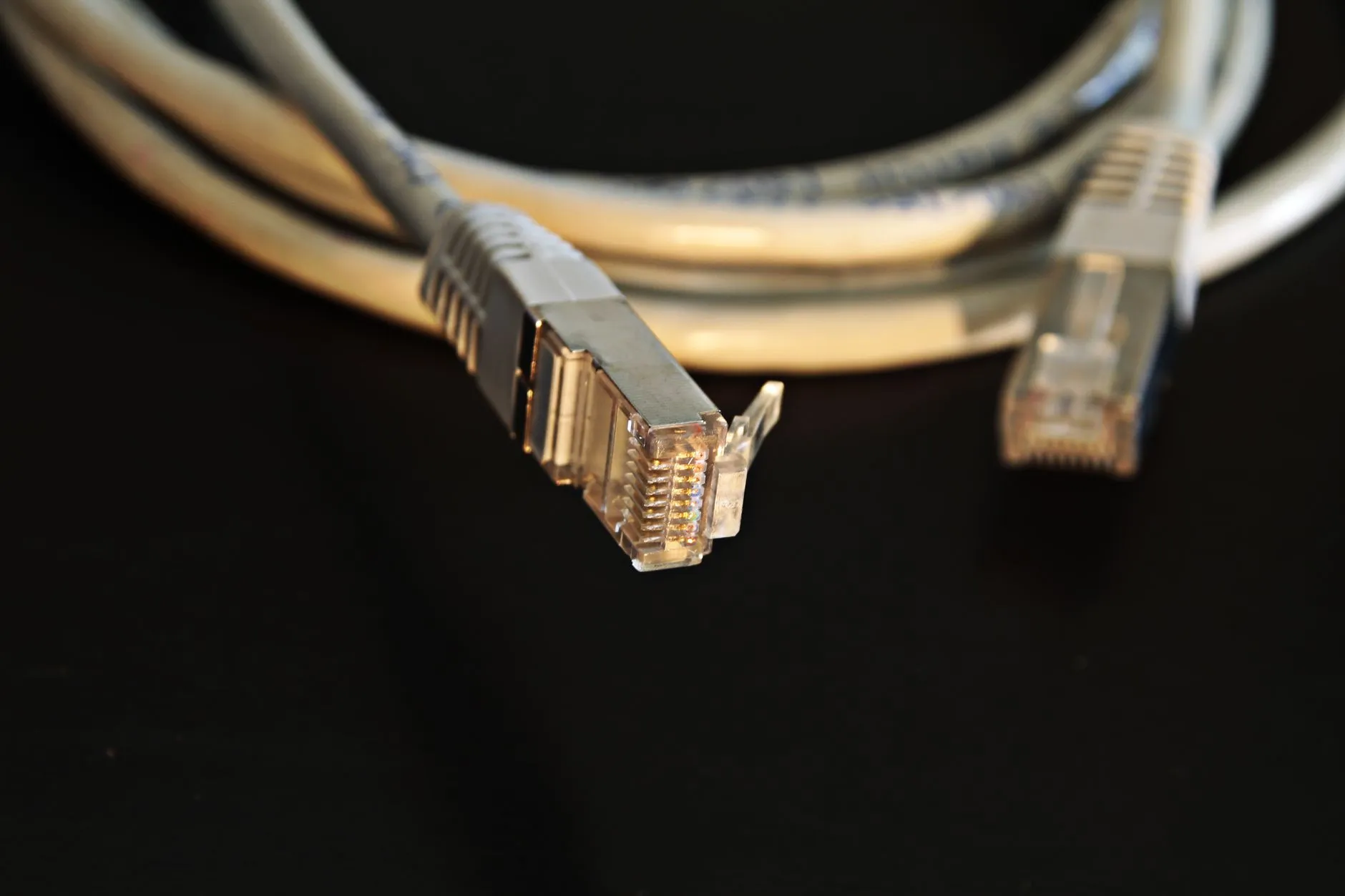

• 网线：推荐选用纯铜无氧铜（OFC）导体，避免使用铜包铝（CCA）线材，尤其在POE供电场景下，电阻过大会导致摄像头频繁重启。

三、案例说明：某园区监控项目的线材调整

上个月我们接手天河区一个园区改造项目，原方案中所有摄像机采用HDMI高清线直连控制室，但实际勘测发现最远距离达到45米。若强行使用HDMI线，需增加光电转换模块，成本超出预算。最终调整为：前端摄像头用网线传输至弱电间，再通过HDMI线连接至大屏，中间仅需两台交换机，总价节省了1.2万元，且画面延迟低于50ms，完全满足安防需求。

这个案例说明，线材选型不是“固定公式”，而是要根据距离、环境和预算动态组合。比如USB数据线在门禁系统中，若走线路径靠近强电桥架，就必须选择带屏蔽层的规格，否则刷卡器会偶发失灵。

四、广州本地化施工的几个建议

• 所有线缆穿管时，预留20%的余量，避免热胀冷缩导致的接口松动。
• VGA线接头处务必做热缩管保护，广州蟑螂较多，裸露焊点容易引发短路。
• 音频线在舞台地插位置，要选外皮耐磨的PVC材质，防止踩踏破损。

若风科技在本地项目中积累的另一个经验是，网线水晶头最好现场压制而非购买成品线，因为成品线的外皮长度和护套位置往往不适合桥架弯曲。而HDMI高清线则建议定制长度，避免盘绕过多影响高频信号。

线材虽小，却牵一发而动全身。无论是USB数据线的供电能力，还是VGA线的阻抗匹配，都值得项目负责人多花十分钟核对参数表。希望这份对照能帮各位少走弯路，如果遇到特殊场景，也欢迎随时交流。
